必要なもの †

• zaptel
  ISDNカード等のVoIP用のハードを使用する場合は必要。
  また、テレコンを行う場合には必要。
• IP電話
  無料のソフトフォンとしてx-liteが利用できる
  http://www.counterpath.com/

Install †

[root@inasa asterisk-1.4.11]# ./configure --prefix=/usr/local/asterisk
[root@inasa asterisk-1.4.11]# make
[root@inasa asterisk-1.4.11]# make config

make samplesでサンプル設定ファイルが導入される。サンプルファイルは複雑なため、設定ファイルは必要な機能のみを記述したほうが良い。

[root@inasa asterisk-1.4.11]# make samples
[root@inasa asterisk-1.4.11]# cd /etc/
[root@inasa asterisk-1.4.11]# mv asterisk asterisk.samples
[root@inasa asterisk-1.4.11]# mkdir /etc/asterisk

稼動ユーザーＩＤを変更するために、専用のユーザーＩＤを作成する。

[root@inasa asterisk-1.4.11]# groupadd -g 400 pbx
[root@inasa asterisk-1.4.11]# useradd -u 401 -g 400 pbx
[root@inasa asterisk]# chown -R pbx:pbx /var/log/asterisk/
[root@inasa asterisk]# chown -R pbx:pbx /var/spool/asterisk/
[root@inasa asterisk]# chown -R pbx:pbx /var/lib/asterisk/
[root@inasa asterisk]# chown -R pbx:pbx /etc/asterisk/

コンソールでデバッグモードで稼動する。Asteriskのコンソールが表示される。

[root@inasa asterisk]# /usr/local/asterisk/sbin/asterisk -U pbx -G pbx -vvvvvc
Asterisk 1.4.11, Copyright (C) 1999 - 2007 Digium, Inc. and others.
Created by Mark Spencer <markster@digium.com>
Asterisk comes with ABSOLUTELY NO WARRANTY; type 'core show warranty' for details.
This is free software, with components licensed under the GNU General Public
License version 2 and other licenses; you are welcome to redistribute it under
certain conditions. Type 'core show license' for details.
=========================================================================

Asterisk Ready.
*CLI>

Asteriskの停止

*CLI> stop now

基本設定 †

• Asteriskで使用するディレクトリ
  /etc/asterisk/asterisk.confを
• RTPで試用するポート設定
  rtp.confで指定。サンプルは10000ポートから20000ポートとなっている

  [root@inasa asterisk]# cat rtp.conf
  [general]
  rtpstart=10000
  rtpend=20000

• モジュールの読み込み
  Asteriskは必要な機能をモジュール単位で読み込む。モジュールを読み込まないと何も出来ない。

  [modules]
  load => モジュール名

  手動で読み込む場合はコンソールからmodule loadコマンドを利用する。

  *CLI> module load モジュール名




  モジュール名
  res_features.so	基本モジュール
  pbx_config.so	内線番号管理モジュール
  chan_sip.so	SIPモジュール
  app_dial.so	ダイヤル管理モジュール

• features.confの作成
  res_fetures.soはfetuers.confが無いと読み込まれないため空ファイルを作成する。

  [root@inasa asterisk]# touch /etc/asterisk/features.conf

内線PBX †

内線番号2000,2001の２つを定義する。

• SIPの基本設定 sip.conf

  [general]
  maxexpirey=3600
  defaultexpirey=3600
  registertimeout=300
  context=default
  bindport=5060
  bindaddr=0.0.0.0
  srvlookup=yes

  disallow=all
  allow=ulaw
  allow=alaw
  allow=gsm
  allow=ilbc

  musicclass=default

  ;language=en
  language=jp

• 内線番号のアサイン sip.conf

  [2000]
  type=friend
  username=2000
  secret=password0
  canreinvite=no
  host=dynamic

  [2001]
  type=friend
  username=2001
  secret=password1
  canreinvite=no
  host=dynamic

• 内線番号の挙動設定 extensions.conf

  [default]
  exten => 2000,1,Dial(SIP/2000)
  exten => 2000,2,Congestion
  exten => 2000,102,Busy

  exten => 2001,1,Dial(SIP/2001)
  exten => 2001,2,Congestion
  exten => 2001,102,Busy

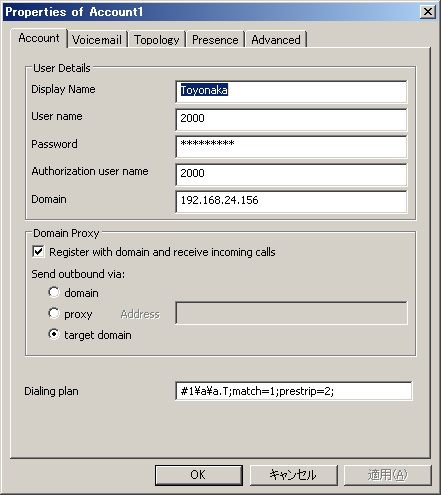

• x-Liteを設定する
  「SIP Account Setting」から設定を行う。




  Display Name	x-Liteで表示する名前
  User name	内線番号
  Password	sip.confで指定したパスワード
  Authorization user name	sip.confで指定したユーザー名
  Domain	AsteriskサーバのIPアドレス

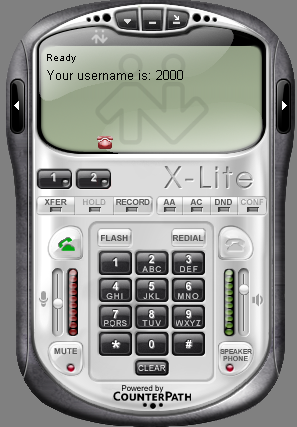

  SIPサーバと接続が成功すると「Ready」と表示される。


050VoIPとの接続する †

• Networkの設定(sip.conf generalセクション)
  SIPヘッダのIPアドレスがローカルのプライベートアドレスにならないよう、ルータのWAN側のアドレスに書き換えるために、アドレスを登録する。

  externip=CTUのWAN側のアドレスを登録
  localnet=ローカル環境のアドレスを登録
  nat=never

  WAN側のアドレスはDynamicDNSを利用することが可能である。確認感覚はexternresreshで指定する。

  externhost=foo.dyndns.net
  externrefresh=10 ;(単位：秒)

• 050 SIPアカウントの登録(sip.conf)
  generalセクションにOCNのVoIPサーバに登録する内容を設定します。

  register => 電話番号@サービスドメイン:パスワード:ユーザーＩＤ@VoIPサーバ/電話番号

  専用のセクションを作成します。

  [voip-test.ocn.ne.jp]
  type=friend
  username=OCN VoIPユーザー名
  secret=OCN VoIPパスワード
  fromuser=050電話番号
  fromdomain=OCN VoIPサービスドメイン
  context=ocn-in ;ラベル
  host=OCN VoIPサーバ
  dtmfmode=inband
  canreinvite=no
  insecure=invite,port
  progressinband=no
  disallow=all
  allow=ulaw
  allow=alaw
  allow=gsm
  allow=ilbc

• 転送先の指定(extentions.conf)
  050で着信した場合、どの内線番号にマッピングするかを指定する。
  下記の場合、内線番号2001に着信する設定である。

  [globals]
  CONSOLE=Console/dsp
  MYPHONEN => 050電話番号

  [ocn-in]　sip.conで指定したラベル
  exten => ${MYPHONEN},1,Dial(SIP/2001)
  exten => ${MYPHONEN},2,Congestion
  exten => ${MYPHONEN},102,Busy

• 発呼時の設定(extentions.conf)
  defaultセクションに外線発呼する方法を記述する。この場合、先頭に99をつけて電話を行った場合、99を削除した電話番号をOCNのVoIPサーバに転送する指定を行っている。

  exten => _99.,1,Dial(SIP/${EXTEN:2}@voip-test.ocn.ne.jp) ←sip.confで指定したVoIP用セクション
  exten => _99.,2,Congestion

Voice Mail留守番電話 †

load => app_voicemail.so

http://voip.gapj.net/
[1] http://itpro.nikkeibp.co.jp/article/COLUMN/20070516/271238/?P=2&ST=ipcom
[2] http://asterisk.phalanx.co.jp/index.php?sip.conf
